Unity项目CSharp程序集的编译

本文研究Unity项目中的CSharp代码的编译产物有哪些，并且各类平台条件编译宏以及编辑器宏是怎样在其中发挥作用的

发表于
作者 WhythZ
30 分钟阅读
Unity项目CSharp程序集的编译

一、两类程序集

参考脚本编译顺序、程序集定义

1.1 预定义程序集

1.1.1 目录职能

  • 在一个Unity项目的根目录下，几个特殊子目录职能如下
    • Assets/目录（纳入版本管理）
      • 存放包括CSharp脚本在内的各种游戏资产，包括各种CSharp脚本
    • Packages/目录（纳入版本管理）
      • 存放各种独立功能包，可以是从插件缓存目录Library/PackageCache/中拷贝到此处的进行功能定制覆写的插件源码，也可以是自己写的某些独立模块
      • 每个Package一般都会被编译到一个独立程序集内，其DLL文件名等属性由其对应的.asmdef配置文件进行定义，详见后文自定义程序集相关
    • Library/ScriptAssemblies/目录（不纳入版本管理的临时目录）
      • 存放各种编译后的DLL程序集产物

1.1.2 编译顺序

  • Unity会根据CSharp脚本文件在项目文件夹结构中的位置，以如下四个阶段编译脚本得到DLL产物（每一阶段的程序集可以引用其上方已生成的DLL，但不能引用下方的）
    • 第一阶段：Assembly-CSharp-firstpass.dll
      • 目标是位于名为Standard Assets（仅在Assets根文件夹中有效）、Pro Standard Assets、Plugins的文件夹中，且不位于名为Editor的子文件夹中的全部所谓运行时脚本（即除去其内的其它脚本）
      • 基础依赖层，通常存放第三方的SDK、底层插件、或是不常修改的工具类，这些代码通常非常庞大且稳定，当修改了游戏逻辑代码时只需重编后面的主程序集等，减少了编译时间
    • 第二阶段：Assembly-CSharp-Editor-firstpass.dll
      • 目标是位于名为Standard Assets、Pro Standard Assets、Plugins的文件夹中，且位于任意位置下的名为Editor的文件夹中的全部所谓编辑器脚本
      • 专门为插件配套的编辑器工具脚本，能引用第一阶段的相关代码，但不能引用主程序集，保证了插件的独立性
    • 第三阶段：Assembly-CSharp.dll
      • 目标是不位于名为Editor的文件夹中的所有其他脚本
      • 主程序集，承载具体的核心游戏逻辑（如角色控制、UI系统、关卡流程等），无法访问编辑器扩展程序集，因为游戏在真机上运行时不需要Unity编辑器工具
    • 第四阶段：Assembly-CSharp-Editor.dll
      • 目标是位于名为Editor的文件夹中的所有其它脚本
      • 编辑器扩展，存放如自动打包脚本、资源导入处理脚本等工具实现，该程序集不入包
1
2
3
4
5
6
7

UnityProject/
└── Library/ScriptAssemblies/
    ├── Assembly-CSharp-firstpass.dll
    ├── Assembly-CSharp-Editor-firstpass.dll
    ├── Assembly-CSharp.dll
    ├── Assembly-CSharp-Editor.dll
    └── 其它自定义程序集

1.2 自定义程序集

1.2.1 ADF文件

  • 在Unity资源管理器中右键选择Create -> Assembly Definition可创建ADF程序集定义文件.asmdef
    • ADF文件所在目录下的全部CSharp脚本都会被编译进一个独立DLL程序集内，程序集的名称无关乎ADF所在的文件夹名或ADF的文件名，只跟ADF文件中的Name属性有关
    • 其目的在于拆分各个功能模块组织为单独的程序集，并通过定义明晰的依赖关系，确保脚本更改后只会重新生成必需的程序集，减少编译时间
  • 例如在Assets目录下（同样适用于根目录下Packages文件夹内的各包）创建若干.asmdef文件，那么其所在目录的所有CSharp脚本都纳入该程序集
1
2
3
4
5
6
7
8

UnityProject/Assets/
└── Scripts/
    ├── Player/
    │   ├── Player.cs
    │   └── Player.asmdef
    └── Enemy/
        ├── Enemy.cs
        └── Enemy.asmdef

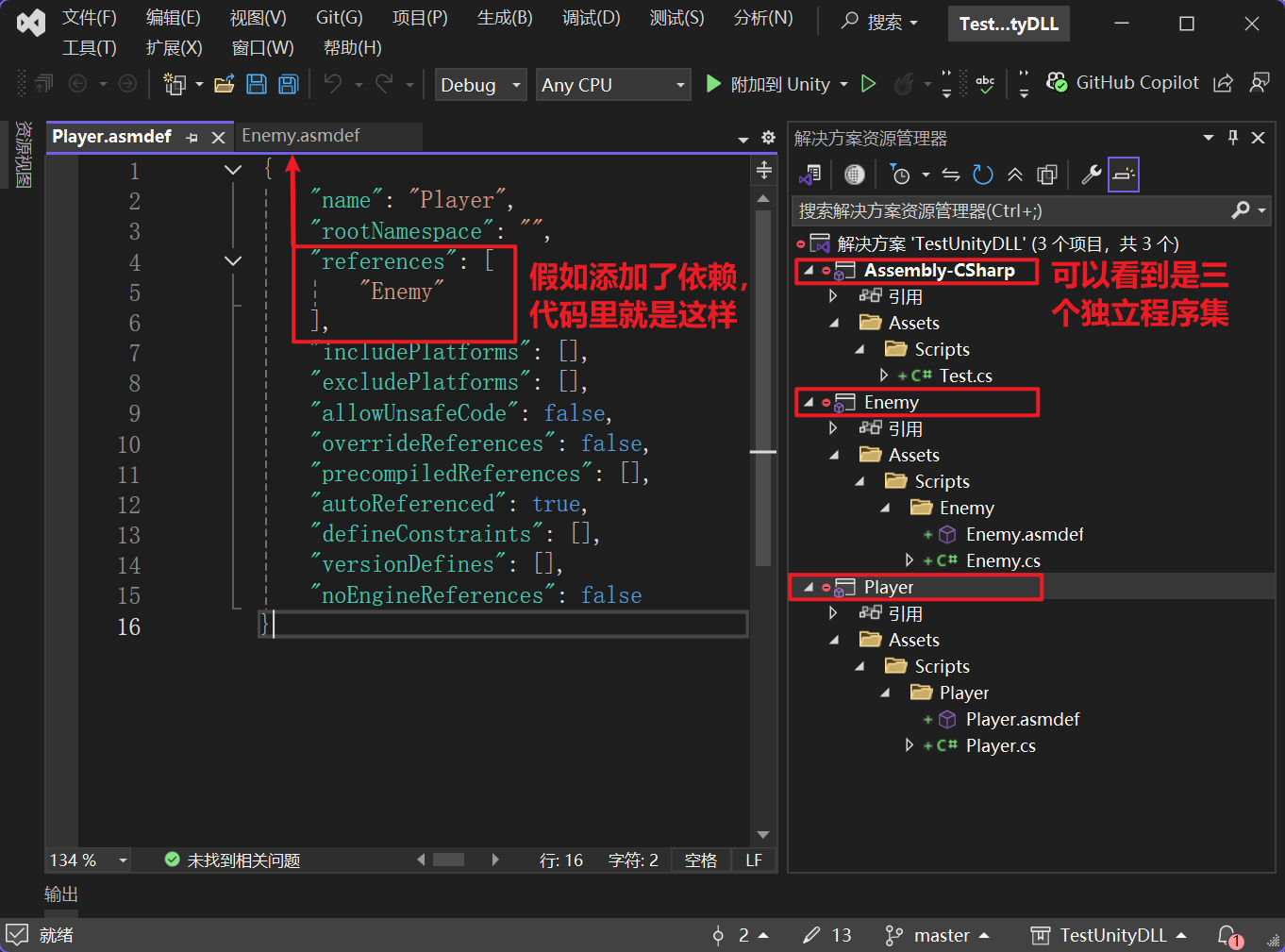

  • 可以看到在VS内区分了各程序集，各对应一个.csproj，若没有则可删掉.sln让Unity刷新一下解决方案


1.2.2 DLL产物

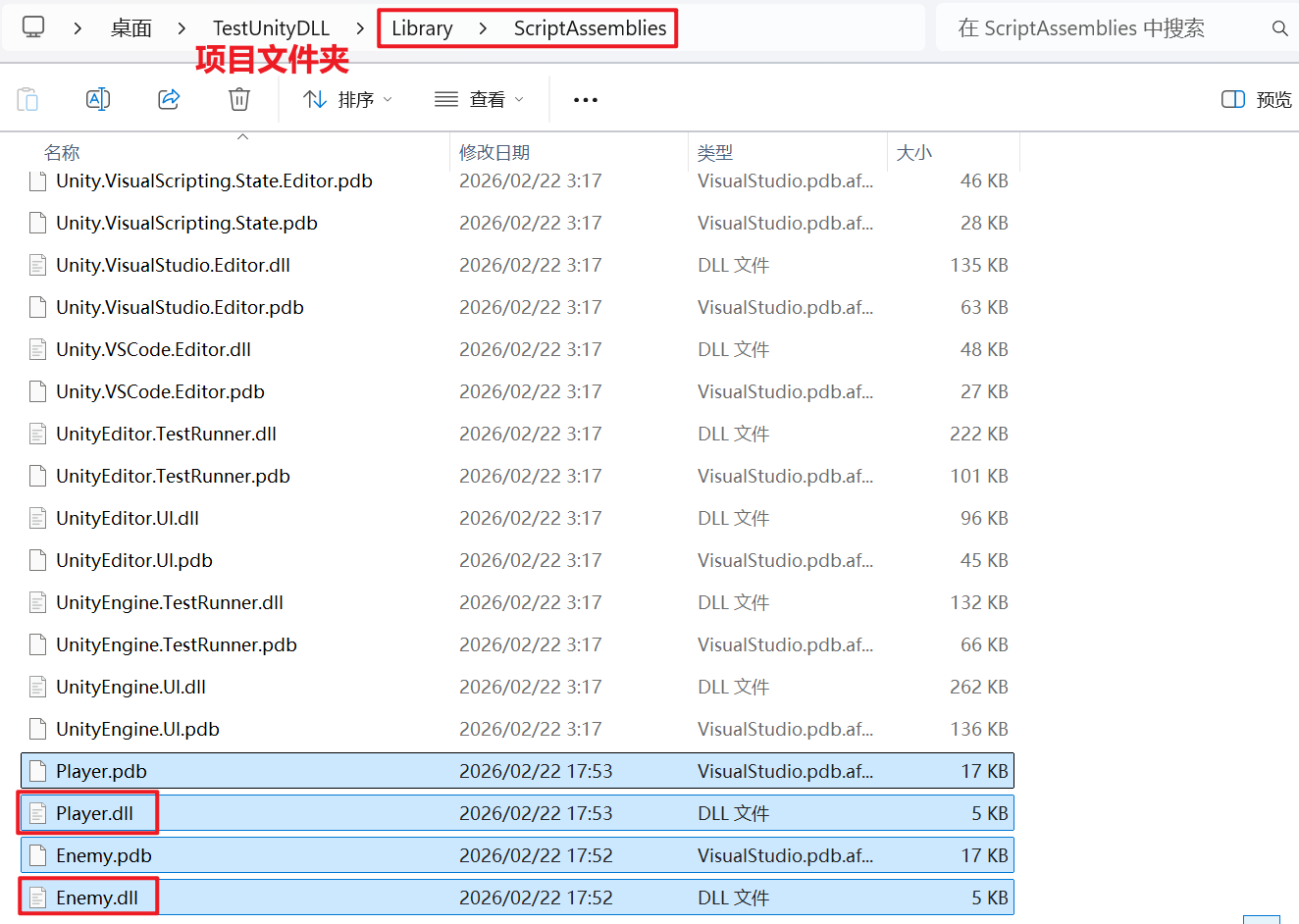

  • 名称字段为XXX的ADF文件对应的产物存放在项目根目录下的Library/ScriptAssemblies/XXX.dll位置


1.2.3 编译顺序

  • 一旦在文件夹中创建了ADF文件，该文件夹下的脚本就会从Unity的预定义程序集编译流程中剥离出来，即忽略了那些特殊文件夹名的规则
    • Unity会分析所有ADF程序集间的引用关系，没有任何依赖的程序集最先编译，被依赖的程序集总是在使用者之前完成编译

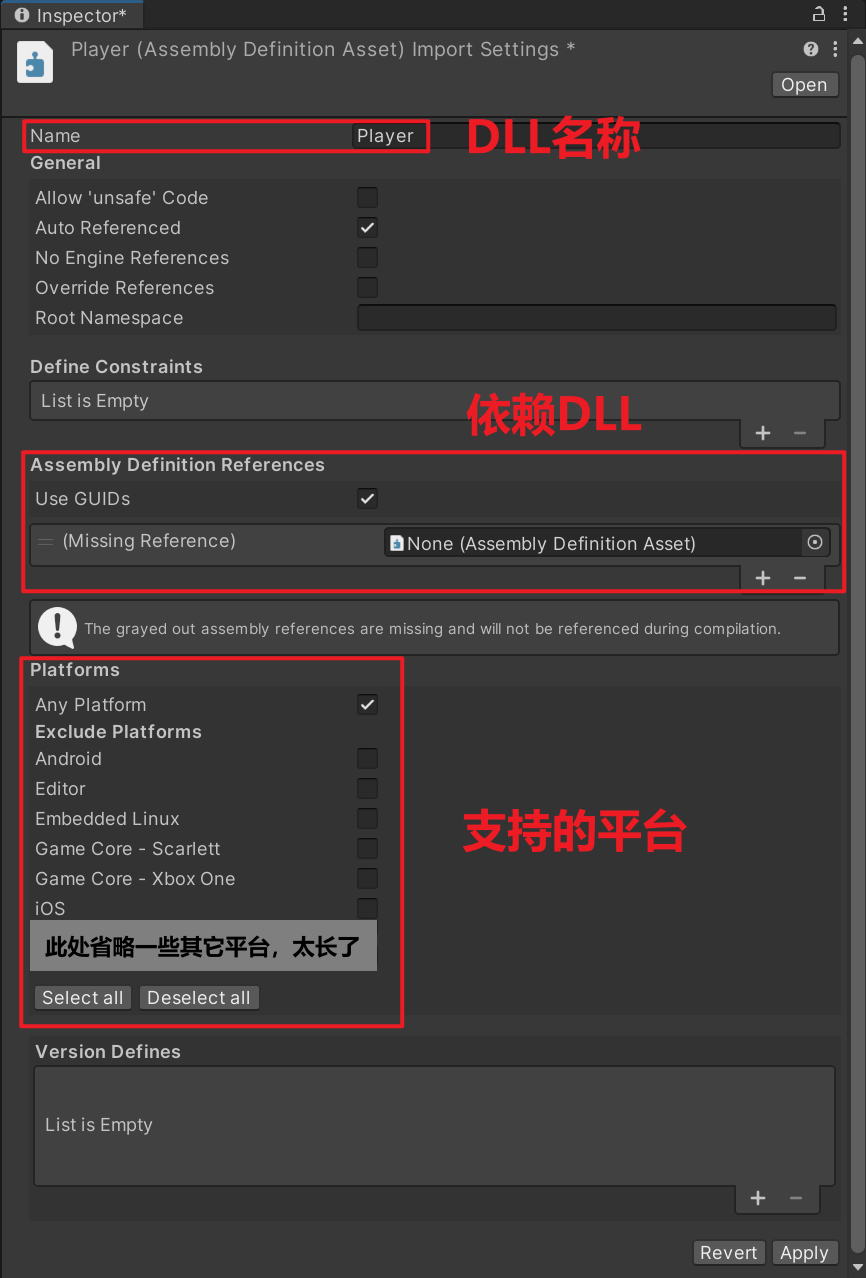

    • 如果自定义程序集的平台选项只勾选了Editor平台，则属于编辑器自定义程序集（只在Unity编辑器下运行而不入包），否则属于运行时自定义程序集
      • 编辑器自定义程序集：通常与Assembly-CSharp-Editor.dll处于同一阶段，谁先谁后则取决于依赖关系
      • 运行时自定义程序集：通常在Assembly-CSharp-firstpass.dll之后、Assembly-CSharp.dll主程序集之前编译

二、按平台编译

参考Unity Editor command line arguments、Conditional Compilation

2.1 例程准备

  • 新建一个空白项目，创建Assets/Test/目录，并在其内新建Test.asmdef与Test.cs文件，后者写入如下内容，其将会被编入Library/ScriptAssemblies/Test.dll内
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Test : MonoBehaviour
{
    void Start()
    {
#if UNITY_EDITOR
        Debug.Log("UNITY_EDITOR");
#endif
#if UNITY_IOS
        Debug.Log("UNITY_IOS");
#endif
#if UNITY_ANDROID
        Debug.Log("UNITY_ANDROID");
#endif
#if UNITY_STANDALONE_WIN
        Debug.Log("UNITY_STANDALONE_WIN");
#endif
#if UNITY_STANDALONE_OSX
        Debug.Log("UNITY_STANDALONE_OSX");
#endif
#if UNITY_WEBGL
        Debug.Log("UNITY_WEBGL");
#endif
    }
}

2.2 问题描述

  • 如下脚本的作用是在CI/CD流水线（远程构建机）上通过Unity编辑器静默启动Unity项目，这会触发项目中所有CSharp脚本的编译，产出DLL程序集产物
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79

import subprocess
import traceback
import os
import time

def main():
    # Unity编辑器可执行文件位置，以及目标项目位置
    UnityExePath = "D:/UNITY/Editor/2022.3.48f1c1/Editor/Unity.exe"
    ClientPath = "D:/Desktop/TestUnityDLL"

    # 日志的输出目录
    workFolder = os.path.join(ClientPath, "Build", "Logs")
    if not os.path.exists(workFolder):
        os.makedirs(workFolder)
    logPath = os.path.join(workFolder, "OpenProject.log")

    # 用Unity编辑器打开目标项目，编译其所依赖的DLL文件到根目录的Library/ScriptAssemblies/目录下
    command = [
        UnityExePath, # Unity编辑器可执行文件
        "-projectPath", ClientPath, # 指定Unity项目
        "-quit", # Unity完成任务后自动退出
        "-batchmode", # 无需人工交互的批处理模式，必须配合-quit使用
        "-nographics", # 无图形界面模式，节省内存和启动时间
        "-logFile", logPath, # 将Unity日志输出到指定文件
    ]

    # 应用上述命令
    callUnity = CallUnity()
    result_code = callUnity.execute_unity_method(command, logPath)
    if result_code == 0:
        print("[INFO] Task succeeded")
    else:
        print(f"[INFO] Task failed: {result_code}")
        exit(-1)

class CallUnity:
    # 返回0表示成功，非0表示失败
    def execute_unity_method(self, cmd: list, log_path: str):
        print(f"[INFO] 执行命令: {' '.join(cmd)}")
        # 清理旧的日志文件
        if os.path.exists(log_path):
            os.remove(log_path)
        # 开始启动Unity项目
        process = None
        last_line_count = 0
        try:
            # 启动Unity进程（批处理模式，无图形界面）
            process = subprocess.Popen(cmd)
            # 实时监控Unity日志文件，显示编译进度
            while process.poll() is None: # 进程还在运行
                if os.path.exists(log_path):
                    try:
                        with open(log_path, 'r', encoding='utf-8', errors='ignore') as f:
                            lines = f.readlines()
                            # 只输出新增的日志行
                            if len(lines) > last_line_count:
                                new_lines = lines[last_line_count:]
                                for line in new_lines:
                                    # 过滤并显示编译相关的关键信息
                                    if any(keyword in line for keyword in ['Compiling', 'Assembly', 'Library', 'dll']):
                                        print(f"[COMPILE] {line.strip()}")
                                last_line_count = len(lines)
                    except Exception:
                        pass
                time.sleep(1) # 每秒检查一次
            # 等待进程完全结束，获取返回码
            process.wait()
            return process.returncode
        except Exception as e:
            print(f"[INFO] Task exception: {e}")
            traceback.print_exc()
            return -1
        finally:
            # 确保进程被正确清理
            if process and process.poll() is None:
                process.kill()

if __name__ == "__main__":
    main()

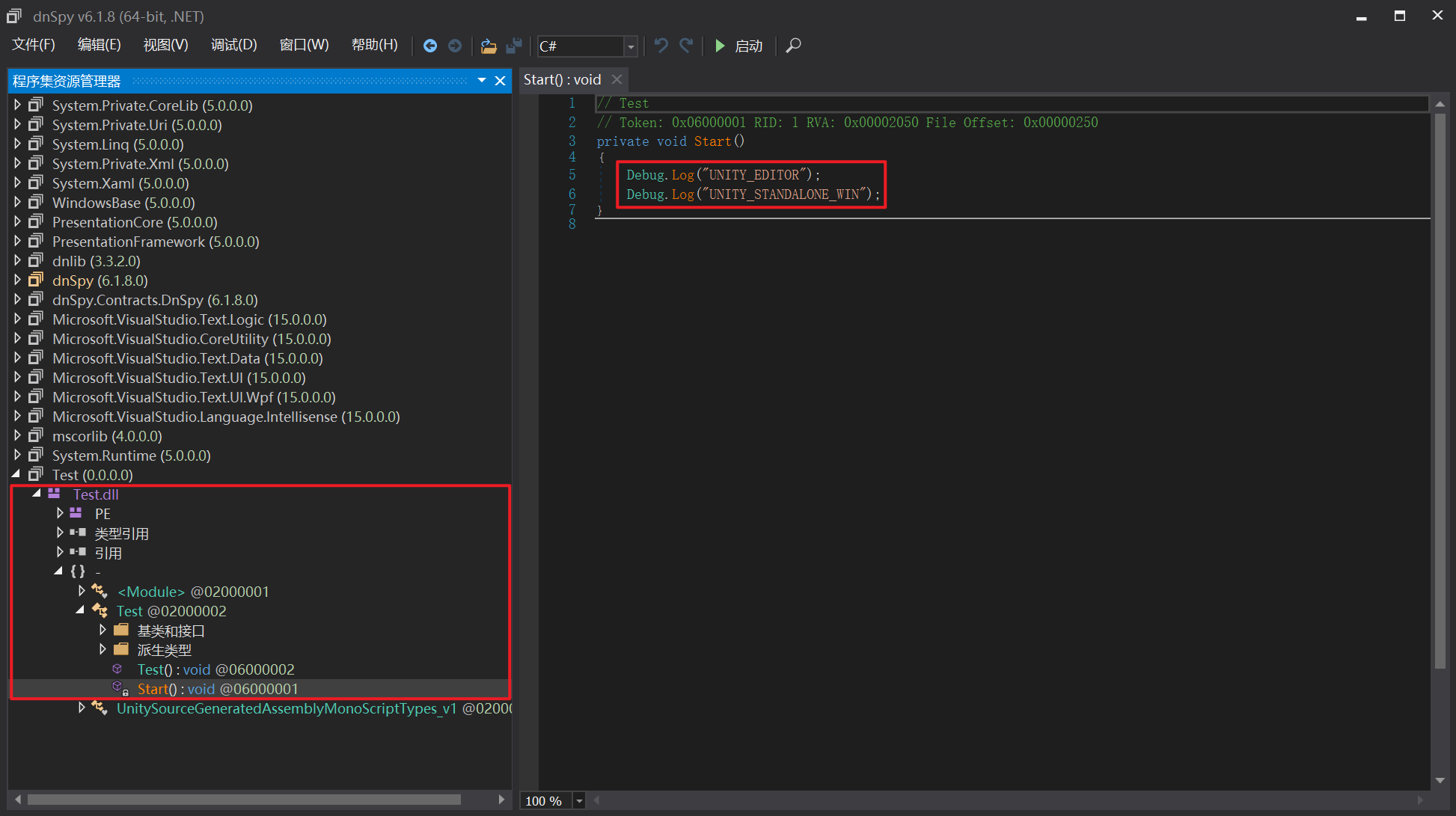

  • 运行上述脚本编译完成后，通过dnSpy工具查看Test.dll的Test.Start方法内容如下（手动通过Unity编辑器打开项目得到的结果相同），这是因为我的开发环境是Windows
1
2
3
4
5
6
7

// Test
// Token: 0x06000001 RID: 1 RVA: 0x00002050 File Offset: 0x00000250
private void Start()
{
    Debug.Log("UNITY_EDITOR");
    Debug.Log("UNITY_STANDALONE_WIN");
}

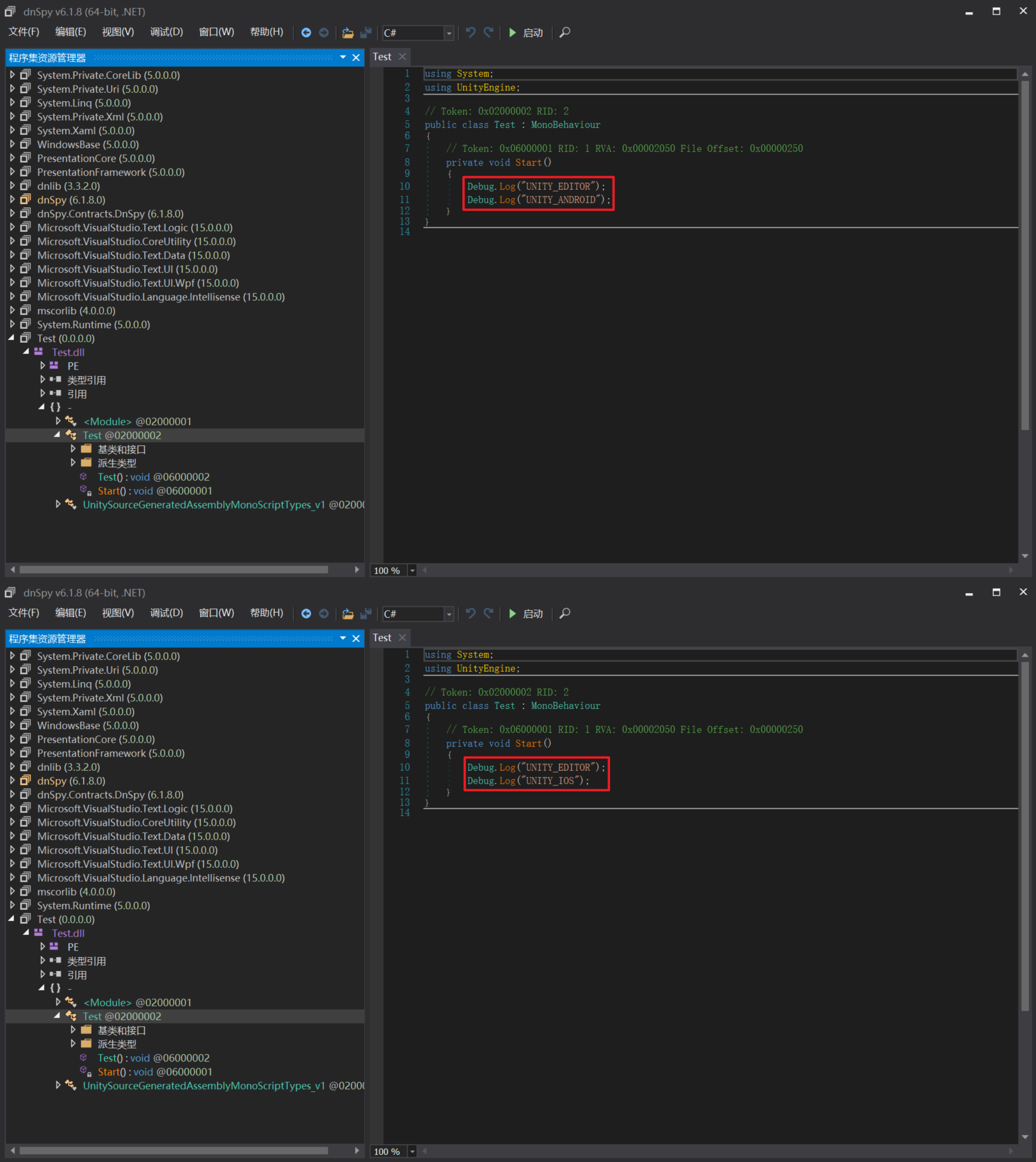

  • 如果我想让Test.dll中的条件编译走其它平台如UNITY_IOS该怎么做呢

2.3 问题解决

2.3.1 弯路方法

  • 为了让条件编译走我们预期的平台分支，可通过Unity命令行的-executeMethod参数，在项目打开后调用一个方法（即在Editor/特殊文件夹下新增的一个CSharp脚本内的静态方法）进行平台切换，然后再用新的平台参数进行DLL编译，新建的Assets/Editor/BuildHelper.cs如下，其检测Python脚本传入的-targetPlatform获取目标平台并进行切换

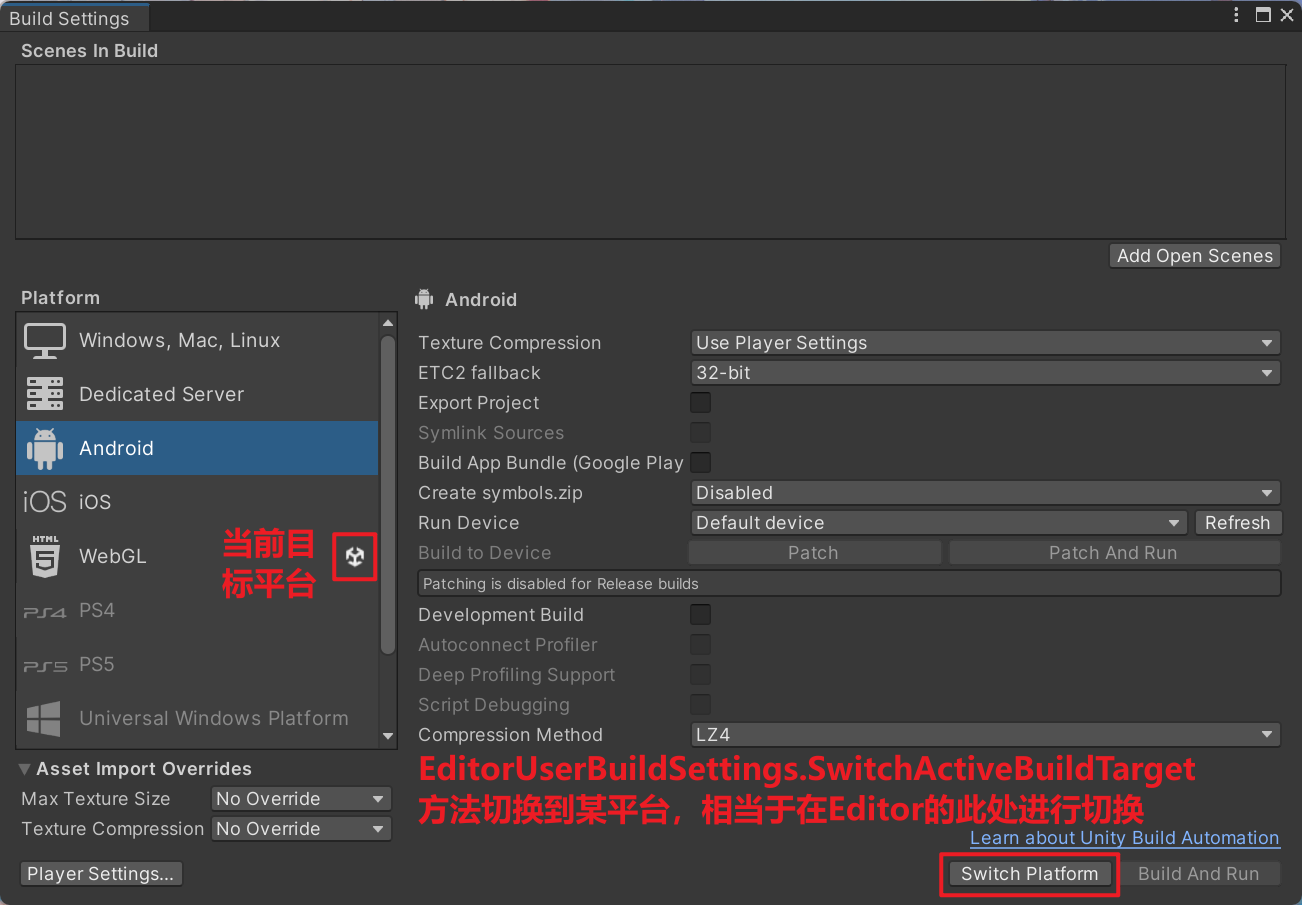

    • 由于在CI/CD批处理模式执行该脚本的过程中，通过EditorUserBuildSettings.SwitchActiveBuildTarget方法（参考官方文档）完成平台切换后无法立刻生效（但是平台信息会被缓存到本地）
    • 这是因为需要删除原本DLL后（即Library/ScriptAssemblies/目录下的全部文件，包括当前正在执行的脚本DLL）再重新打开项目时，Unity才会按照缓存的新平台信息重新编译DLL
    • 所以Python脚本必须在第一次打开Unity项目完成平台切换后就直接结束，然后删除全部DLL缓存，再重新打开目标项目触发编译，此时编译出的DLL走的才会是新平台的条件编译分支
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

using UnityEditor;
using UnityEditor.Build;
using UnityEditor.Compilation;
using UnityEngine;
using System;
using System.IO;

public class BuildHelper : Editor
{
    // 切换构建平台并强制重新编译程序集
    public static void SwitchPlatform()
    {
        // 从命令行参数-targetPlatform获取目标平台
        string targetPlatform = null;
        string[] args = Environment.GetCommandLineArgs();
        for (int i = 0; i < args.Length; i++)
        {
            if (args[i] == "-targetPlatform" && i + 1 < args.Length)
            {
                targetPlatform = args[i + 1];
                break;
            }
        }
        BuildTarget target = BuildTarget.NoTarget;
        switch (targetPlatform.ToLower())
        {
            case "ios":
                target = BuildTarget.iOS;
                break;
            case "android":
                target = BuildTarget.Android;
                break;
            case "win":
                target = BuildTarget.StandaloneWindows64;
                break;
            case "osx":
                target = BuildTarget.StandaloneOSX;
                break;
            case "webgl":
                target = BuildTarget.WebGL;
                break;
            default:
                Debug.LogError($"[SwitchPlatform] Unsupported platform: {targetPlatform}");
                EditorApplication.Exit(1);
                return;
        }

        // 切换到目标平台
        if (EditorUserBuildSettings.activeBuildTarget != target)
        {
            Debug.Log($"[SwitchPlatform] Switching build target from {EditorUserBuildSettings.activeBuildTarget} to {target}");

            // 切换平台
            bool success = EditorUserBuildSettings.SwitchActiveBuildTarget(
                BuildPipeline.GetBuildTargetGroup(target),
                target
            );
            if (!success)
            {
                Debug.LogError($"[SwitchPlatform] Failed to switch to {target}");
                EditorApplication.Exit(1);
                return;
            }
            Debug.Log($"[SwitchPlatform] Successfully switched to {target}");
        }
        else
        {
            Debug.Log($"[SwitchPlatform] Already on {target} platform, will recompile scripts");
        }

        // 方法退出
        EditorApplication.Exit(0);
    }
}
  • 修改Python脚本如下（其调用，并使用Unity启动的自定义命令行参数-targetPlatform传入平台代号）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106

import subprocess
import traceback
import os
import time
import shutil

def main():
    # Unity编辑器可执行文件位置，以及目标项目位置
    UnityExePath = "D:/UNITY/Editor/2022.3.48f1c1/Editor/Unity.exe"
    ClientPath = "D:/Desktop/TestUnityDLL"
    target_platform = "webgl" # ios、android、win、osx、webgl

    # 日志的输出目录
    workFolder = os.path.join(ClientPath, "Build", "Logs")
    if not os.path.exists(workFolder):
        os.makedirs(workFolder)
    logPath1 = os.path.join(workFolder, "SwitchPlatform.log")
    logPath2 = os.path.join(workFolder, "PostRecompile.log")

    # 用Unity编辑器打开目标项目，切换平台
    command_switch_platform = [
        UnityExePath, # Unity编辑器可执行文件
        "-projectPath", ClientPath, # 指定Unity项目
        "-quit", # Unity完成任务后自动退出
        "-batchmode", # 无需人工交互的批处理模式，必须配合-quit使用
        "-nographics", # 无图形界面模式，节省内存和启动时间
        "-logFile", logPath1, # 将Unity日志输出到指定文件
        "-executeMethod", "BuildHelper.SwitchPlatform", # 执行静态方法
        "-targetPlatform", target_platform, # 自定义参数，传递平台信息
    ]

    # 在切换平台后，重新编译项目所依赖的DLL文件到根目录的Library/ScriptAssemblies/目录下
    command_recompile = [
        UnityExePath,
        "-projectPath", ClientPath,
        "-quit",
        "-batchmode",
        "-nographics",
        "-logFile", logPath2,
    ]

    # 执行平台切换命令
    callUnity = CallUnity()
    result_code = callUnity.execute_unity_method(command_switch_platform, logPath1)
    if result_code == 0:
        print(f"[INFO] Task command_switch_platform succeeded for platform: {target_platform}")
        # 平台切换后，清理Library/ScriptAssemblies/缓存后重新编译
        scriptAssembliesPath = os.path.join(ClientPath, "Library", "ScriptAssemblies")
        if os.path.exists(scriptAssembliesPath):
            print(f"[INFO] Cleaning ScriptAssemblies cache: {scriptAssembliesPath}")
            shutil.rmtree(scriptAssembliesPath)
            print(f"[INFO] ScriptAssemblies cache cleaned successfully")
        # 重新编译DLL
        result_code = callUnity.execute_unity_method(command_recompile, logPath2)
        if result_code == 0:
            print(f"[INFO] Task command_recompile succeeded for platform: {target_platform}")
        else:
            print(f"[INFO] Task command_recompile failed: {result_code}")
            exit(-1)
    else:
        print(f"[INFO] Task command_switch_platform failed: {result_code}")
        exit(-1)

class CallUnity:
    # 返回0表示成功，非0表示失败
    def execute_unity_method(self, cmd: list, log_path: str):
        print(f"[INFO] Run command: {' '.join(cmd)}")
        # 清理旧的日志文件
        if os.path.exists(log_path):
            os.remove(log_path)
        # 开始启动Unity项目
        process = None
        last_line_count = 0
        try:
            # 启动Unity进程（批处理模式，无图形界面）
            process = subprocess.Popen(cmd)
            # 实时监控Unity日志文件，显示编译进度
            while process.poll() is None: # 进程还在运行
                if os.path.exists(log_path):
                    try:
                        with open(log_path, 'r', encoding='utf-8', errors='ignore') as f:
                            lines = f.readlines()
                            # 只输出新增的日志行
                            if len(lines) > last_line_count:
                                new_lines = lines[last_line_count:]
                                for line in new_lines:
                                    # 过滤并显示编译相关的关键信息
                                    if any(keyword in line for keyword in ['Compiling', 'Assembly', 'Library', 'dll', 'SwitchPlatform']):
                                        print(f"[COMPILE] {line.strip()}")
                                last_line_count = len(lines)
                    except Exception:
                        pass
                time.sleep(0.1) # 每段时间检查一次
            # 等待进程完全结束，获取返回码
            process.wait()
            return process.returncode
        except Exception as e:
            print(f"[INFO] Task exception: {e}")
            traceback.print_exc()
            return -1
        finally:
            if process and process.poll() is None: # 确保进程被正确清理
                process.kill()

if __name__ == "__main__":
    main()
  • 如果在测试iOS或Android等平台遇到类似如下报错，需检查是否为Unity编辑器安装了对平台的支持
1
2
3
4
5
6
7

[PLATFORM] [BuildHelper.SwitchPlatform] Switching build target from StandaloneWindows64 to Android
[PLATFORM] BuildHelper:SwitchPlatform () (at Assets/Editor/BuildHelper.cs:52)
[PLATFORM] (Filename: Assets/Editor/BuildHelper.cs Line: 52)
[PLATFORM] [BuildHelper.SwitchPlatform] Failed to switch to Android
[PLATFORM] BuildHelper:SwitchPlatform () (at Assets/Editor/BuildHelper.cs:62)
[PLATFORM] (Filename: Assets/Editor/BuildHelper.cs Line: 62)
[INFO] Task failed: 1


2.3.2 简洁方法

  • 前文的方法虽然经过验证是有效的，但是要编译两次实在不优雅，我仔细查了文档发现原来通过命令行参数-buildTarget就可以指定构建平台（注意同样需要确保已经为目标平台的安装了对应的Editor扩展），修改Python脚本如下，仅比初版在命令行里多加了个参数而已（其实我一开始就试过这个方法，但是当时把这个东西误写成了-buildPlatform而并未生效，导致我以为这个方法不行，回头一看自己原先写的文档才发现打错了哈哈）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81

import subprocess
import traceback
import os
import time

def main():
    # Unity编辑器可执行文件位置，以及目标项目位置
    UnityExePath = "D:/UNITY/Editor/2022.3.48f1c1/Editor/Unity.exe"
    ClientPath = "D:/Desktop/TestUnityDLL"
    targetPlatform = "Android" # iOS、Android、Win64、OSXUniversal、WebGL

    # 日志的输出目录
    workFolder = os.path.join(ClientPath, "Build", "Logs")
    if not os.path.exists(workFolder):
        os.makedirs(workFolder)
    logPath = os.path.join(workFolder, "OpenProject.log")

    # 用Unity编辑器打开目标项目，编译其所依赖的DLL文件到根目录的Library/ScriptAssemblies/目录下
    command = [
        UnityExePath, # Unity编辑器可执行文件
        "-projectPath", ClientPath, # 指定Unity项目
        "-quit", # Unity完成任务后自动退出
        "-batchmode", # 无需人工交互的批处理模式，必须配合-quit使用
        "-nographics", # 无图形界面模式，节省内存和启动时间
        "-logFile", logPath, # 将Unity日志输出到指定文件
        "-buildTarget", targetPlatform, # 指定构建的目标平台
    ]

    # 应用上述命令
    callUnity = CallUnity()
    result_code = callUnity.execute_unity_method(command, logPath)
    if result_code == 0:
        print("[INFO] Task succeeded")
    else:
        print(f"[INFO] Task failed: {result_code}")
        exit(-1)

class CallUnity:
    # 返回0表示成功，非0表示失败
    def execute_unity_method(self, cmd: list, log_path: str):
        print(f"[INFO] 执行命令: {' '.join(cmd)}")
        # 清理旧的日志文件
        if os.path.exists(log_path):
            os.remove(log_path)
        # 开始启动Unity项目
        process = None
        last_line_count = 0
        try:
            # 启动Unity进程（批处理模式，无图形界面）
            process = subprocess.Popen(cmd)
            # 实时监控Unity日志文件，显示编译进度
            while process.poll() is None: # 进程还在运行
                if os.path.exists(log_path):
                    try:
                        with open(log_path, 'r', encoding='utf-8', errors='ignore') as f:
                            lines = f.readlines()
                            # 只输出新增的日志行
                            if len(lines) > last_line_count:
                                new_lines = lines[last_line_count:]
                                for line in new_lines:
                                    # 过滤并显示编译相关的关键信息
                                    if any(keyword in line for keyword in ['Compiling', 'Assembly', 'Library', 'dll']):
                                        print(f"[COMPILE] {line.strip()}")
                                last_line_count = len(lines)
                    except Exception:
                        pass
                time.sleep(1) # 每秒检查一次
            # 等待进程完全结束，获取返回码
            process.wait()
            return process.returncode
        except Exception as e:
            print(f"[INFO] Task exception: {e}")
            traceback.print_exc()
            return -1
        finally:
            # 确保进程被正确清理
            if process and process.poll() is None:
                process.kill()

if __name__ == "__main__":
    main()

2.4 结果验证

2.4.1 验证平台配置

  • 无论通过EditorUserBuildSettings.SwitchActiveBuildTarget方法还是-buildTarget参数切换平台，效果都等价于在Unity编辑器内通过File -> Build Settings内选择切换到目标平台


  • 设置的平台信息保存在项目的Library/EditorUserBuildSettings.asset二进制配置文件内，可通过Python的UnityPy库来解析其配置字段
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

import UnityPy
import sys

def parse_unity_config(filepath):
    try:
        # 加载文件
        env = UnityPy.load(filepath)
        # 遍历文件中的所有对象
        for obj in env.objects:
            print(f"\nFileType: {obj.type.name}")
            print(f"PathID: {obj.path_id}")
            # 尝试读取对象数据
            data = obj.read()
            # 打印对象的所有属性
            if hasattr(data, '__dict__'):
                print("Attributes:")
                for key, value in data.__dict__.items():
                    if not key.startswith('_'):
                        try:
                            print(f"  {key}: {value}")
                        except:
                            print(f"  {key}: <Unknown>")
    except Exception as e:
        print(f"Failed to parse: {e}")
        import traceback
        traceback.print_exc()

if __name__ == "__main__":
    if len(sys.argv) < 2:
        print("Usage: python this_script.py <path_to_file>")
        sys.exit(1)
    filepath = sys.argv[1]
    parse_unity_config(filepath)

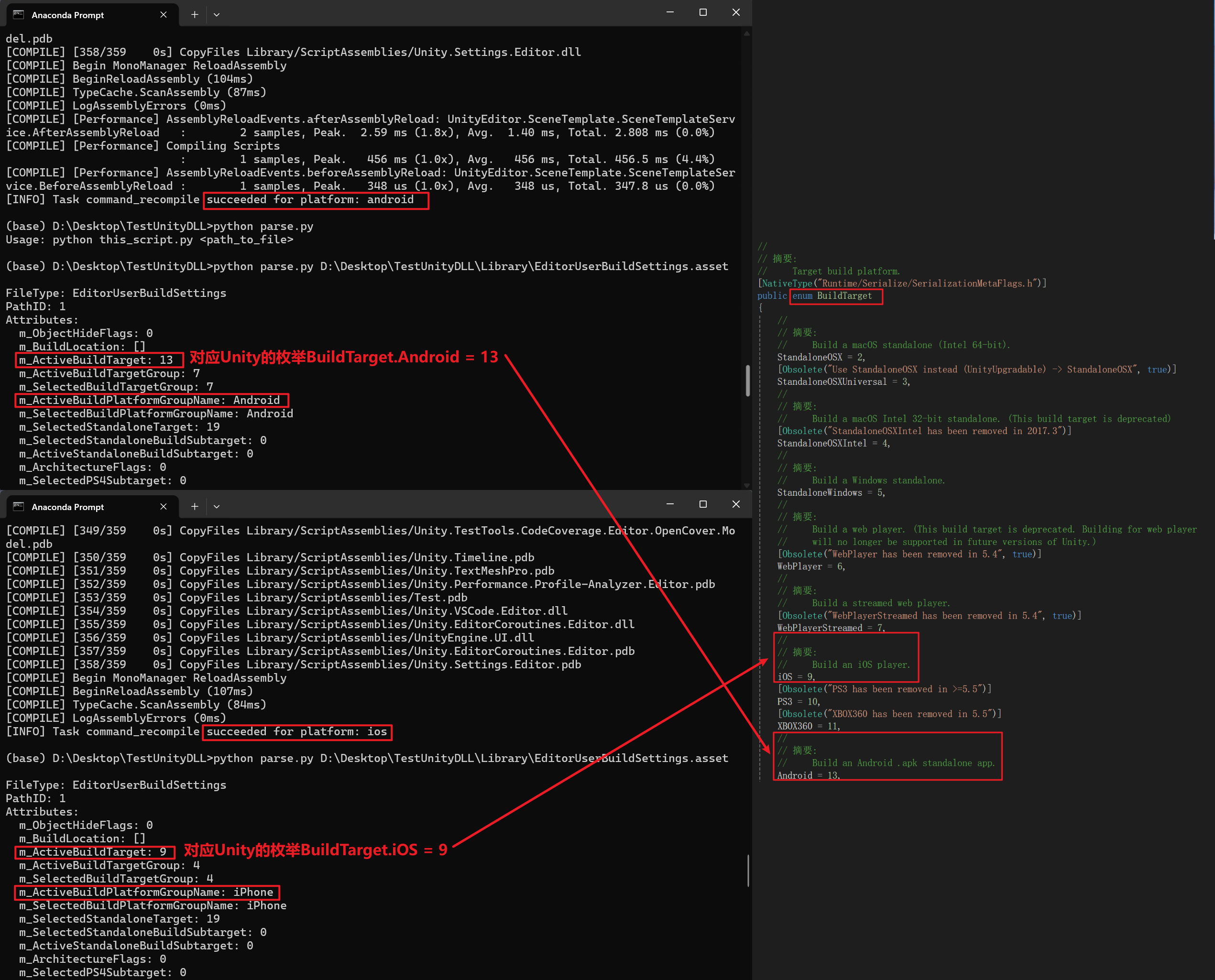

  • 在虚拟环境pip install UnityPy安装该工具包后，运行上述脚本即可解析配置文件，由官方API文档可知只要检查m_ActiveBuildTarget的值无误即可，我用前文的方法分别切换到Android和iOS平台后进行验证，发现平台信息的确是准确地被缓存到该配置文件内了


2.4.2 验证反编译DLL

  • 编译完成后，通过dnSpy工具检查Test.dll文件的反编译代码，可发现如下图测试的iOS和Android平台的DLL反编译代码均正确符合预期（注意在测试切换平台编译时，需先把dnSpy内原先打开的Tesh.dll移除掉，再拖入新编译的产物进行查看，防止旧的内容残留而导致误判）


三、UNITY_EDITOR

3.1 现象观察

  • 依旧以前文使用的如下脚本为例，将其通过.asmdef单独编译到一个程序集内进行观察
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class Test : MonoBehaviour
{
    void Start()
    {
#if UNITY_EDITOR
        Debug.Log("UNITY_EDITOR");
#endif
#if UNITY_IOS
        Debug.Log("UNITY_IOS");
#endif
#if UNITY_ANDROID
        Debug.Log("UNITY_ANDROID");
#endif
#if UNITY_STANDALONE_WIN
        Debug.Log("UNITY_STANDALONE_WIN");
#endif
#if UNITY_STANDALONE_OSX
        Debug.Log("UNITY_STANDALONE_OSX");
#endif
#if UNITY_WEBGL
        Debug.Log("UNITY_WEBGL");
#endif
    }
}

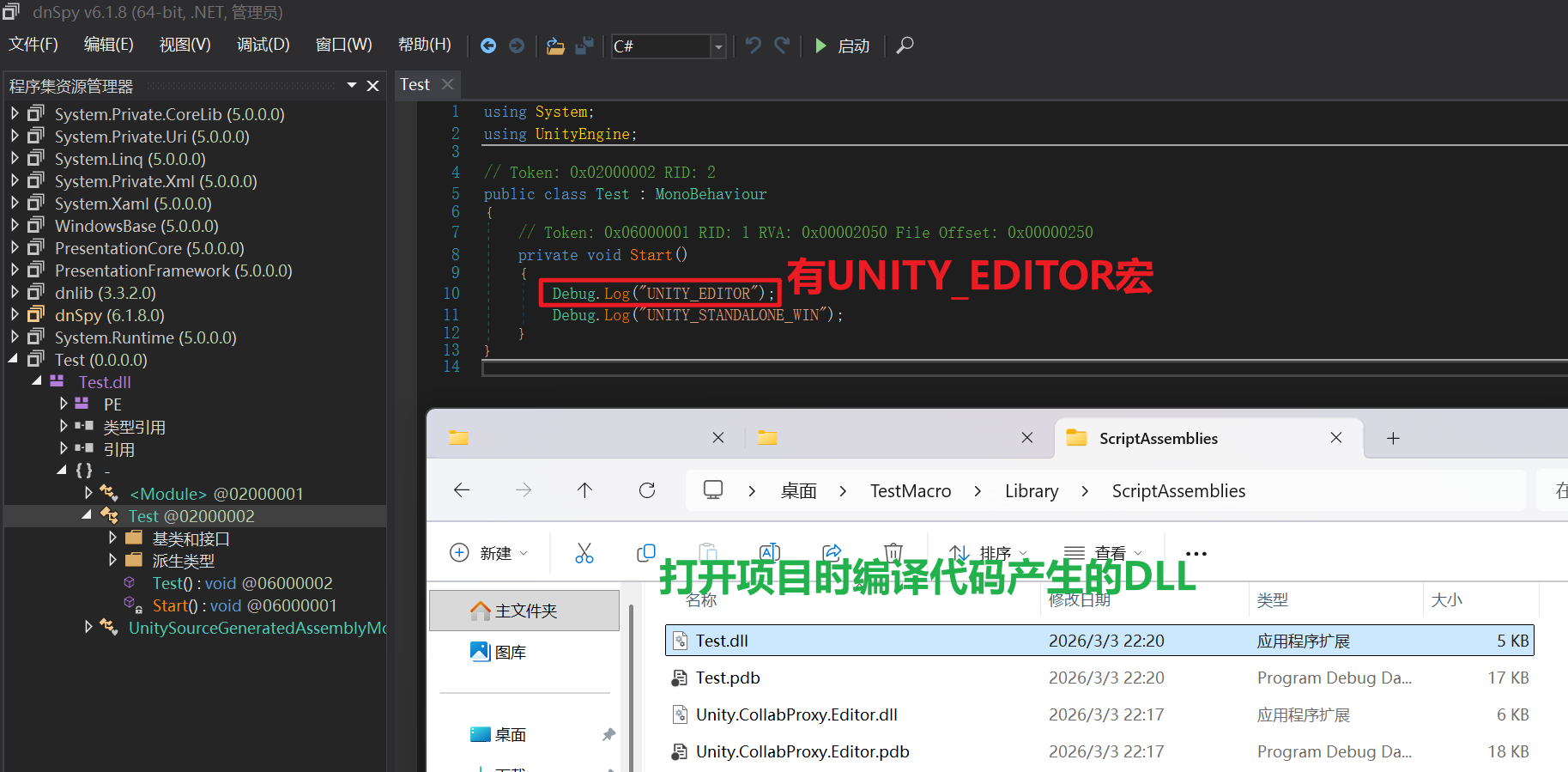

  • 我们发现无论是选择什么目标平台，在打开项目时产生在Library/ScriptAssemblies/XXX.dll内的DLL文件，都是带有UNITY_EDITOR宏条件编译的

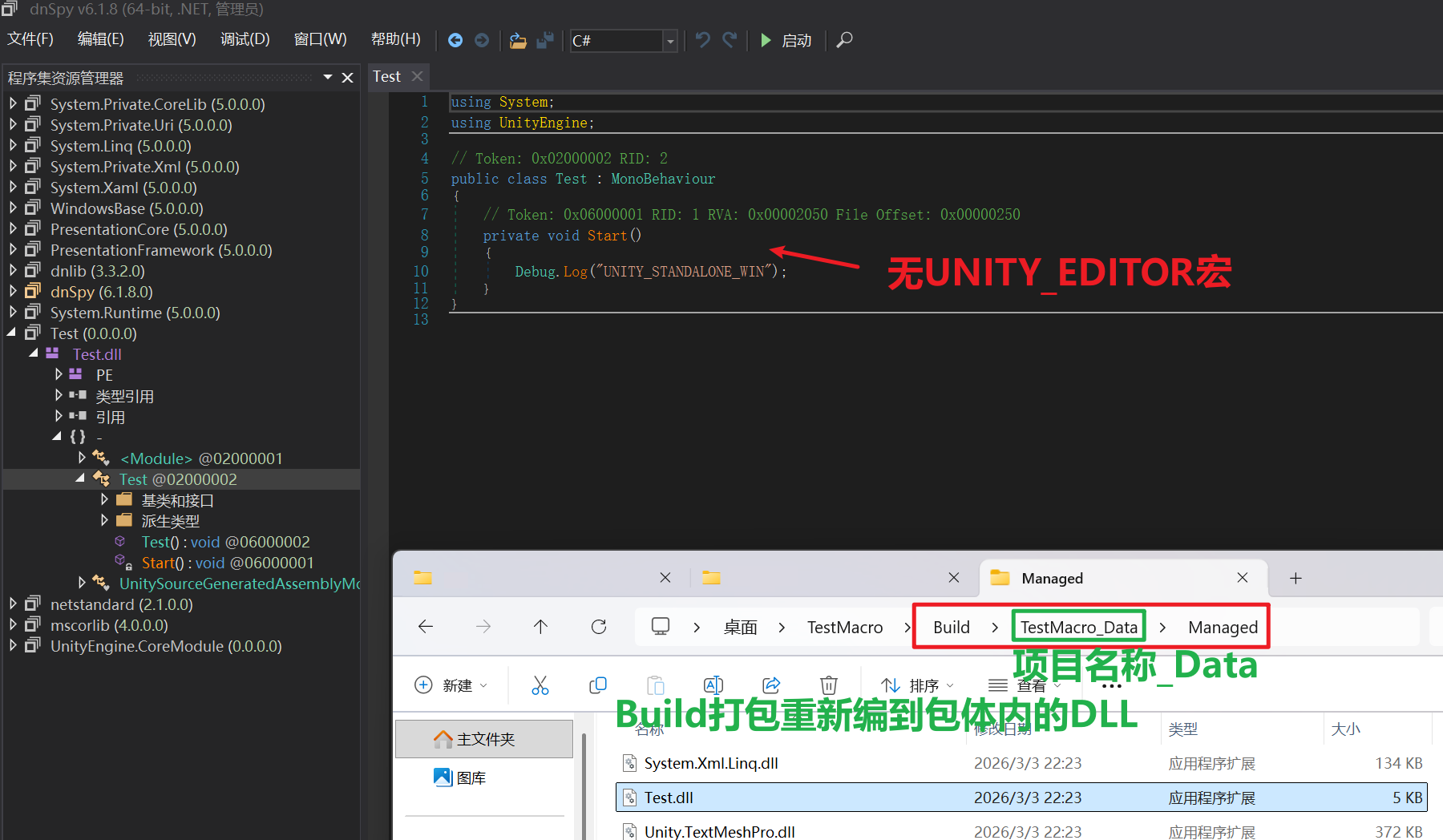

  • 但是如果我们将该工程打包（如下图选择的是Windows目标平台，Mono后端），从包体中的项目名称_Data/Managed文件夹内找到同一个DLL文件，就会发现其不带UNITY_EDITOR条件编译了

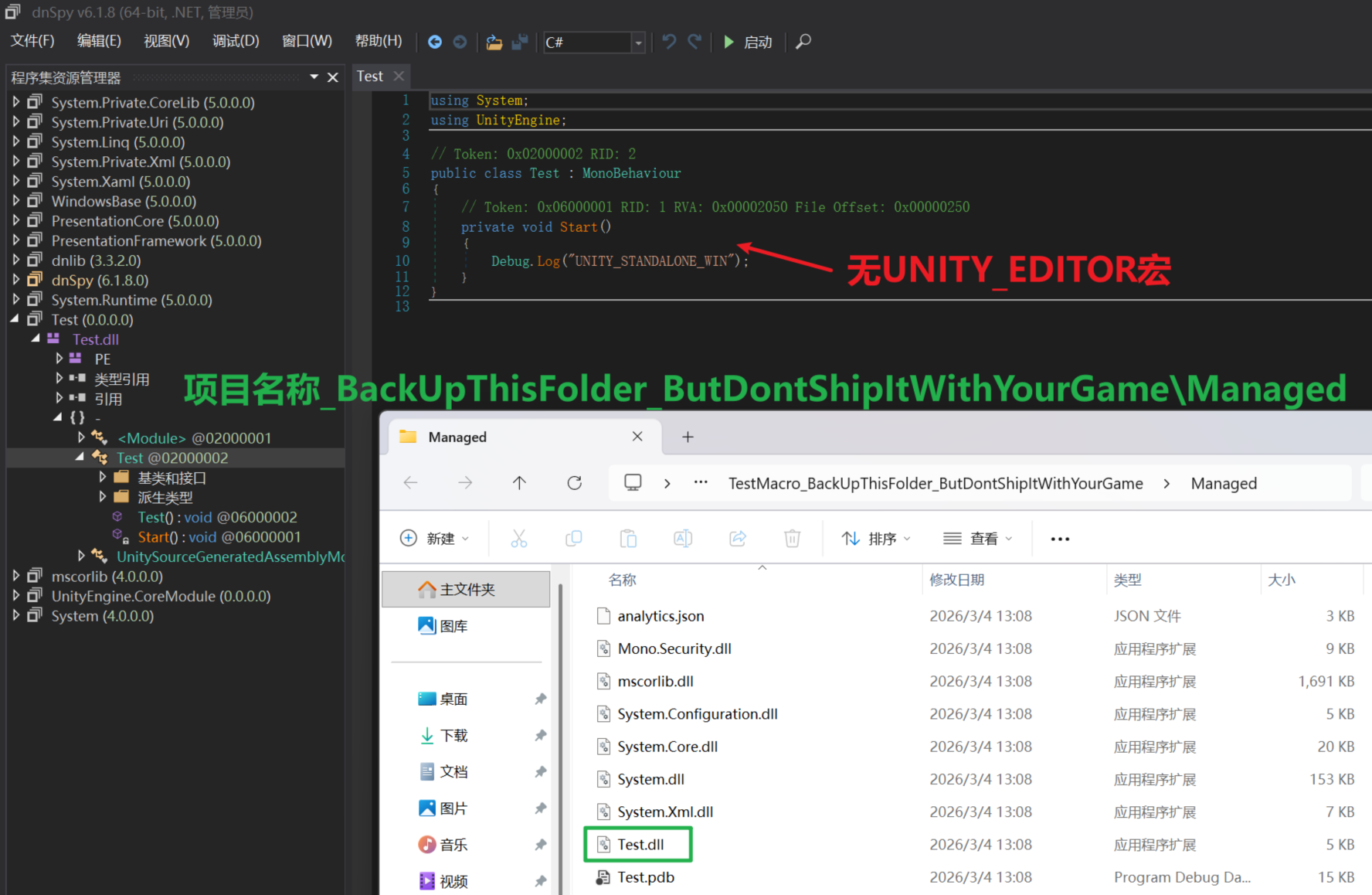

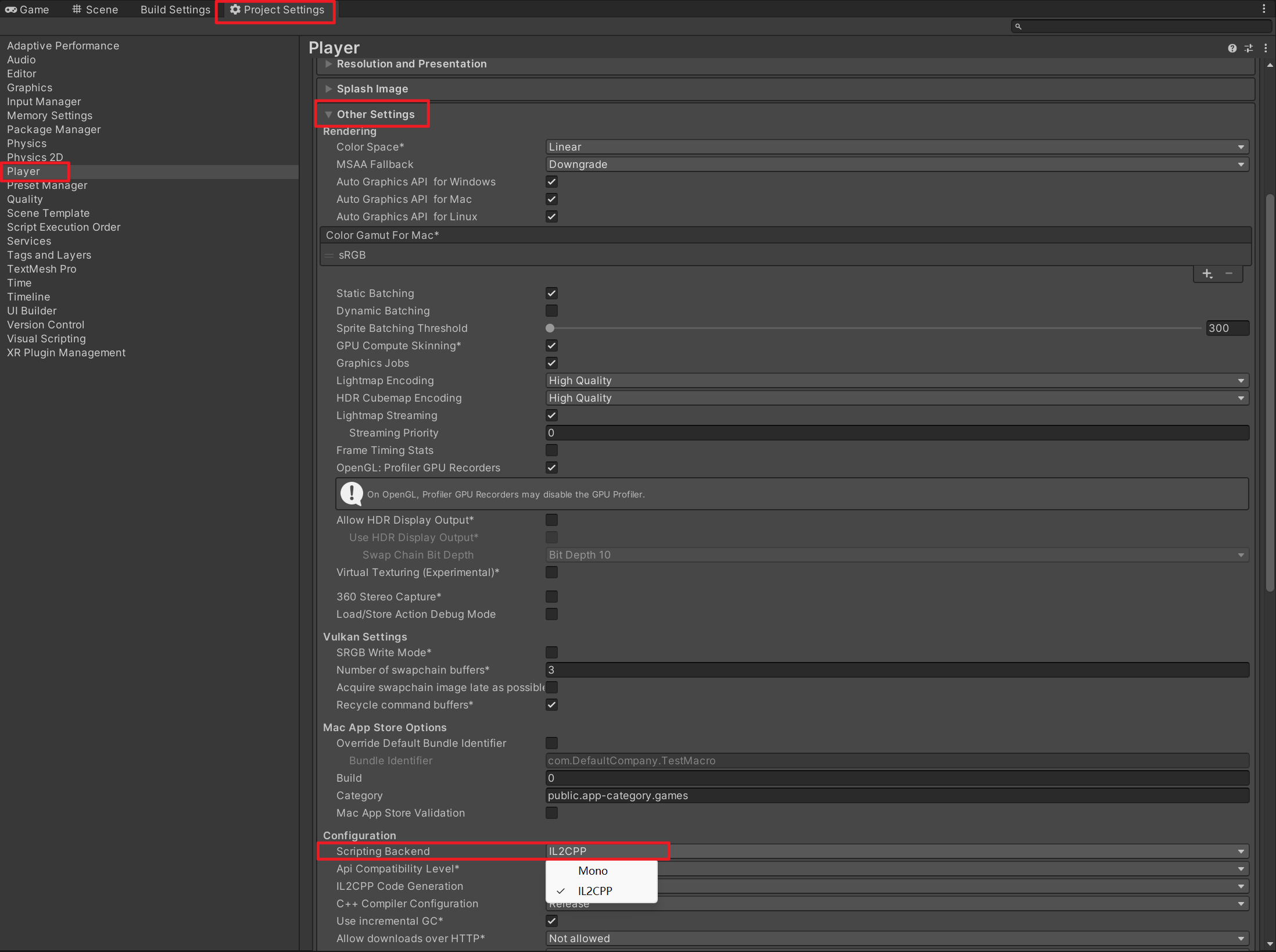

  • 我们再用IL2CPP后端构建一次，其构建产物目录内的项目名称_BackUpThisFolder_ButDontShipItWithYourGame/Managed文件夹内就可找到测试用的那个DLL，其同样不带UNITY_EDITOR宏



3.2 本质原因

3.2.1 不同编译阶段

  • 在Library/ScriptAssemblies目录下的DLL
    • 生成时机：用Unity打开项目时，或已经打开Editor时项目内代码发生修改后
    • 目标平台：取决于BuildSettings内设置
    • DLL产物：包含各Editor目录下CSharp脚本对应的程序集
    • 条件编译宏：包含UNITY_EDITOR等编辑器宏
    • 引用引擎DLL：包括UnityEngine.dll和UnityEditor.dll
  • 在游戏出包产物目录下的DLL
    • 生成时机：主动为项目执行Build时
    • 目标平台：取决于BuildSettings内设置
    • DLL产物：不包含诸如Assembly-CSharp-Editor.dll等程序集
    • 条件编译宏：不包含UNITY_EDITOR等编辑器宏
    • 引用引擎DLL：有UnityEngine.dll而不包含UnityEditor.dll

3.2.2 构建目录结构

3.2.2.1 IL2CPP后端
  • 项目Build时，剔除了编辑器宏的CSharp源码经过Roslyn编译器（和开发时编译Library内DLL的是同一个步骤，但是宏等配置不同）会先生成中间产物IL，然后再通过IL2CPP最终生成平台机器码，这个过程中的DLL形式的IL中间产物会被完整备份到产物目录
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

TestMacro/Build/IL2CPP/ # 游戏工程由IL2CPP后端构建的产物目录
├─TestMacro_BackUpThisFolder_ButDontShipItWithYourGame/
│  ├─il2cppOutput/ # 备份从IL转换成的CPP源代码，如Test.cpp
│  └─Managed/ # 完整IL中间产物的备份，如Assembly-CSharp.dll和Test.dll
│
├─TestMacro_Data/
│  ├─il2cpp_data/
│  │  ├─Metadata/ # 存放global-metadata.dat元数据，引用GameAssembly.dll等内的具体代码实现
│  │  └─Resources/
│  └─Resources/
│
├─GameAssembly.dll # 真正运行的代码，此处为Windows最终产物，若目标平台是Android则为libil2cpp.so
├─baselib.dll
├─UnityPlayer.dll
├─UnityCrashHandler64.exe
└─TestMacro.exe
3.2.2.2 Mono后端
  • 类似于直接把IL2CPP生成的IL中间产物直接作为最终产物放到TestMacro_Data/内使用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

TestMacro/Build/Mono/ # 游戏工程由Mono后端构建的产物目录
├─TestMacro_BackUpThisFolder_ButDontShipItWithYourGame/
│  ├─il2cppOutput/
│  └─Managed/
│
├─TestMacro_Data/
│  ├─il2cpp_data/
│  │  ├─Metadata/
│  │  └─Resources/
│  └─Resources/
│
├─MonoBleedingEdge
│  ├─EmbedRuntime
│  └─etc
│      └─mono
│          ├─2.0
│          │  └─Browsers
│          ├─4.0
│          │  └─Browsers
│          ├─4.5
│          │  └─Browsers
│          └─mconfig
│
└─TestMacro_Data
    ├─Managed
    └─Resources
游戏开发, 引擎相关
Unity CSharp
本文由作者按照 CC BY-NC-SA 4.0 进行授权
