详解UGUI中RectTransform的轴心、锚点、尺寸、位置

一、轴心

• 轴心RectTransform.pivot用于定义UI元素自身旋转缩放的参照点
  • 默认为Vector2(0.5f,0.5f)即表示轴心位于UI元素的正中心

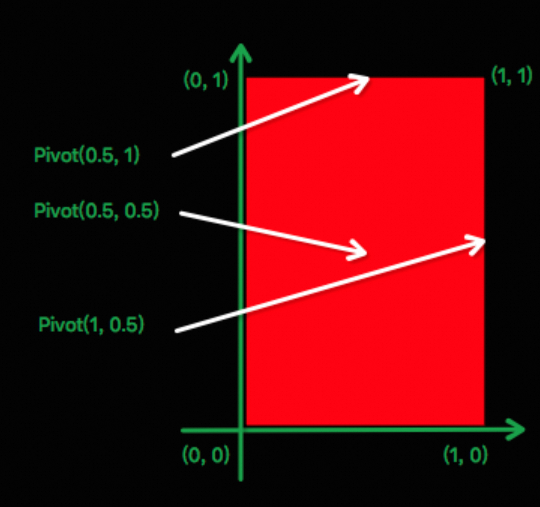

  • 若取值Vector2(0.6f,0.6f)则表示轴心位于UI元素的$60\%$宽（从左往右）高（从下往上）点位（靠近右上角）

二、锚点

2.1 基本定义

• 锚点用于定义UI元素相对于父容器的位置与拉伸关系，RectTransform.anchorMin和RectTransform.anchorMax分别表示子UI对象相对父UI对象的左下角和右上角锚点，其x和y的取值均在$[0,1]$范围内，这两点定义了一个锚框，UI元素会相对于该区域进行定位和大小计算
  • 若两者均为Vector2(0.5f,0.5f)而重合，则UI元素的Pivot会对齐在父容器的中心点
    • 类似地若两者均为Vector2(0,0)而重合，则UI元素的Pivot会对齐在父容器的左下顶点
    • 类似地若两者均为Vector2(1,1)而重合，则UI元素的Pivot会对齐在父容器的右上顶点
    • 类似地若两者均为Vector2(0,1)而重合，则UI元素的Pivot会对齐在父容器的左上顶点
    • 类似地若两者均为Vector2(1,0)而重合，则UI元素的Pivot会对齐在父容器的右上顶点
  • 若anchorMin为Vector2(0,0.5f)即左中、anchorMax为Vector2(1,0.5)即右中（即锚点水平方向分开、垂直方向重合），则该UI元素会水平拉伸适应父UI而垂直方向保持自由
    • 若此时将二者的y改为1则该UI元素垂直方向上会向上侧对齐
    • 若此时将二者的y改为0则该UI元素垂直方向上会向下侧对齐
  • 若anchorMin为Vector2(0.5f,0)即中下、anchorMax为Vector2(0.5f,1)即中上（即锚点垂直方向分开、水平方向重合），则该UI元素会垂直拉伸适应父UI而水平方向保持自由
    • 若此时将二者的x改为1则该UI元素水平方向上会向右侧对齐
    • 若此时将二者的x改为0则该UI元素水平方向上会向左侧对齐
  • 若anchorMin为Vector2(0,0)即左下、anchorMax为Vector2(1,1)即右上，则该UI元素会完全拉伸适应父UI的宽高达到四边贴合的效果
• 在调整锚点的同时调整轴心，可更精准地调整子对象相对父对象的位置和尺寸关系
  • 若子对象两锚点相重合，体现为唯一锚点
    • 此时子对象的尺寸不会随着父对象的尺寸变化而变化，子对象RectTransform组件中的属性是PosX/PosY/Width/Height
    • 此时无论父对象尺寸如何变化，子对象pivot与该唯一锚点间的距离会保持不变，相当于子对象会参照锚点来实时调整自己的位置
  • 若子对象两锚点不重合，体现为锚框区域

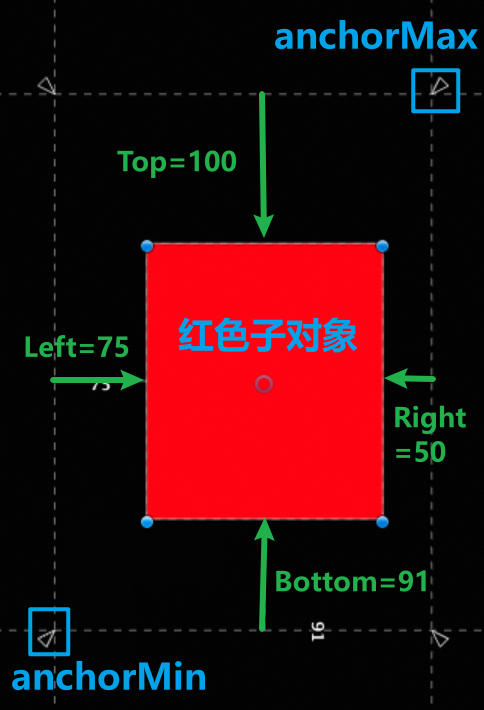

    • 此时子对象的大小会随着父对象的大小变化而拉伸变化，子对象RectTransform组件中的属性是Left/Top/Right/Bottom
    • 此时无论父对象尺寸如何变化，保持不变的不再是子对象pivot与谁之间的距离，而是锚框左下角到子对象左下角的向量(Left,Bottom)以及子对象右上角到锚框右上角的向量(Right,Top)

2.2 锚框预设

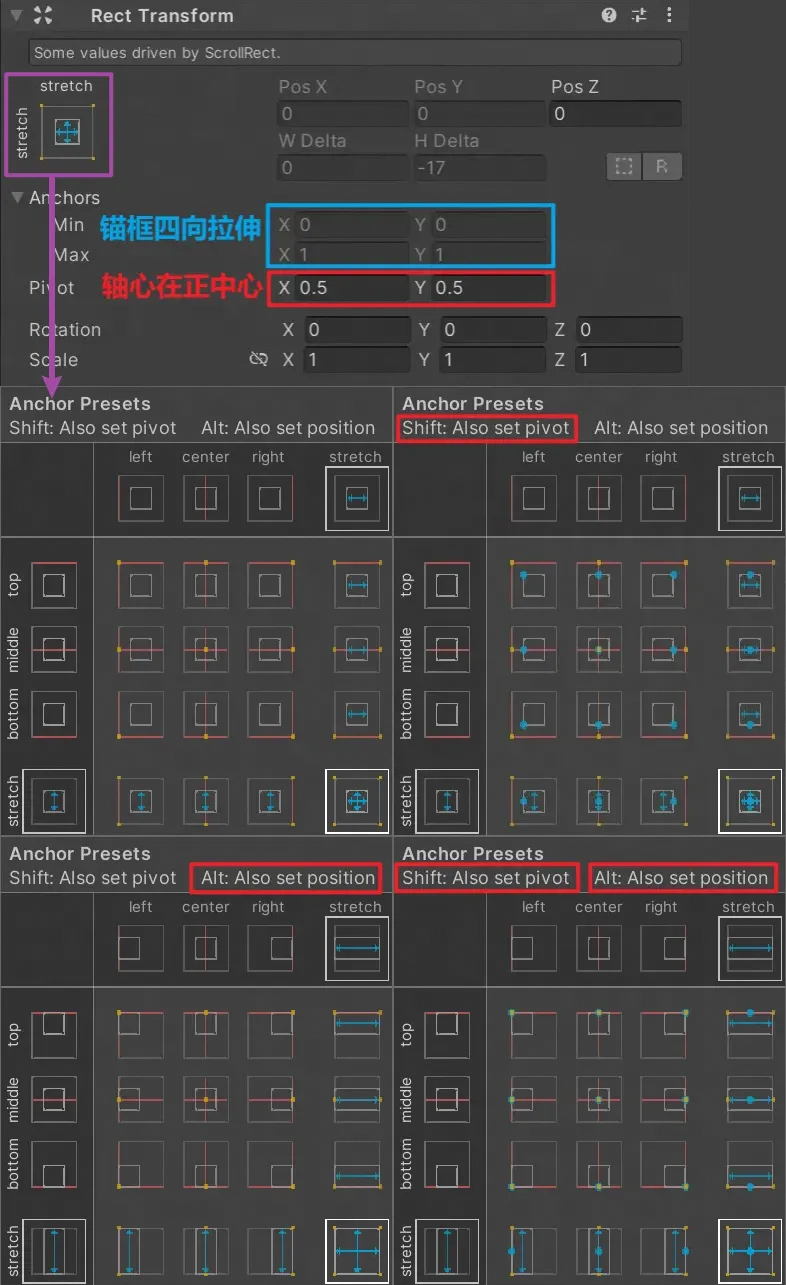

• 同时Unity也提供了一系列常用的预设（按住Shift键后再应用预设会同步将轴心pivot也应用到符合直觉的位置，按住Alt键后再应用预设会立刻应用锚框引发的位置或尺寸变化以便查看）

三、尺寸

3.1 关系公式

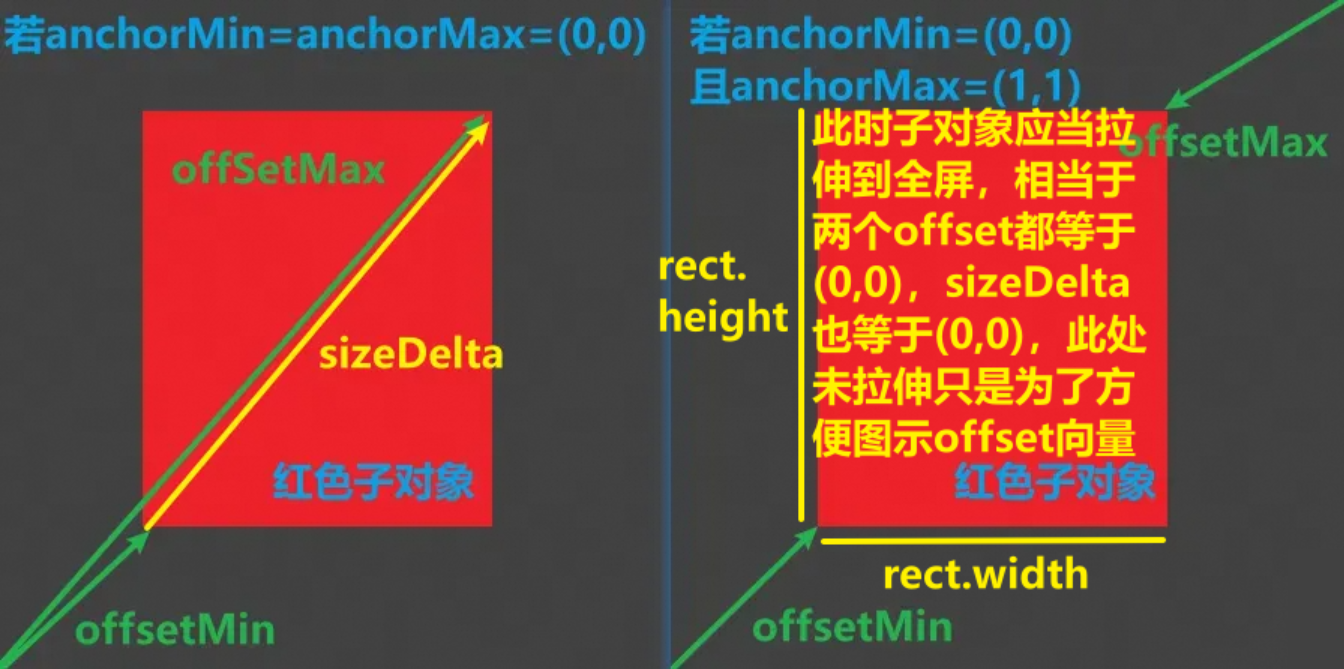

• RectTransform.sizeDelta的x/y表示UI元素相对于锚框的参考尺寸，存在关系sizeDelta = offsetMax - offsetMin
  • RectTransform.offsetMin指的是anchorMin到子对象左下角的向量
  • RectTransform.offsetMax指的是anchorMax到子对象右上角的向量

• RectTransform.rect.width/height则表示UI元素实际的世界空间尺寸，其与sizeDelta间的关系如下（注意两个锚点x或y间的差值范围同样在[0,1]之间，而）
  • 当两锚点相重合时，rect.width/height和sizeDelta.x/y恰巧相等
  • 当两锚点不重合时，sizeDelta.x/y代表子对象尺寸rect.width/height与锚框尺寸间的差值

sizeDelta.x = rect.width - 父对象宽度 * (anchorMax.x - anchorMin.x)
sizeDelta.y = rect.height - 父对象高度 * (anchorMax.y - anchorMin.y)

3.2 代码验证

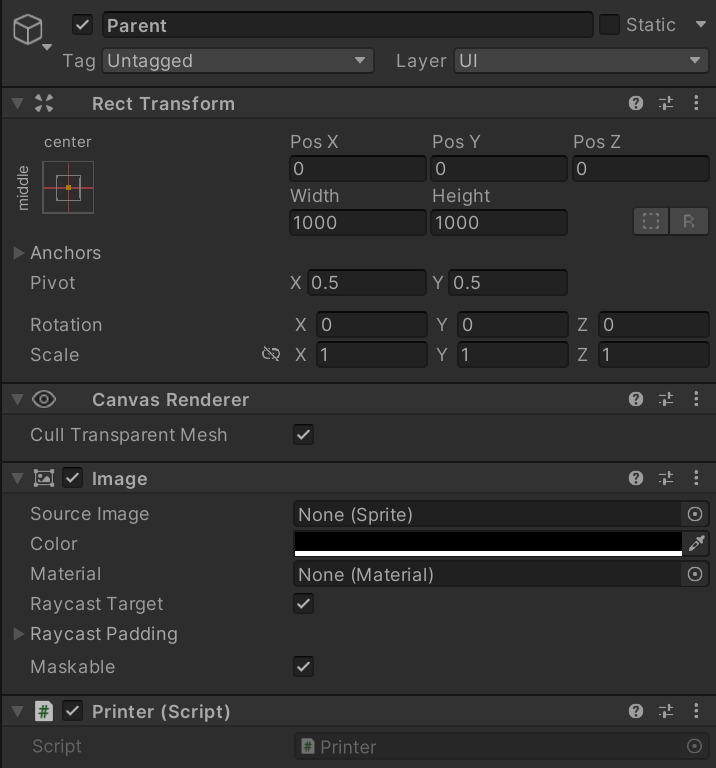

• 为了验证上述公式，我编写了以下脚本挂载在如下父对象（一个黑色正方形Image）上，该父对象有一个名为Child的子对象（一个红色正方形Image），我们调整子对象的锚框预设然后观察输出日志

using UnityEngine;

public class Printer : MonoBehaviour
{
    void Update()
    {
        //父对象
        Rect _parentRect = GetComponent<RectTransform>().rect;

        //子对象
        Vector2 _childSizeDelta = transform.Find("Child").GetComponent<RectTransform>().sizeDelta;
        Rect _childRect = transform.Find("Child").GetComponent<RectTransform>().rect;
        Vector2 _childAnchorMin = transform.Find("Child").GetComponent<RectTransform>().anchorMin;
        Vector2 _childAnchorMax = transform.Find("Child").GetComponent<RectTransform>().anchorMax;

        //尝试验证关系
        float _proposedWidth = _childSizeDelta.x + (_childAnchorMax.x - _childAnchorMin.x) * _parentRect.width;
        float _proposedHeight = _childSizeDelta.y + (_childAnchorMax.y - _childAnchorMin.y) * _parentRect.height;

        Debug.LogError("子对象的rect宽高=(" + _childRect.width + "," + _childRect.height + ")");
        Debug.LogError("公式计算所得宽高=(" + _proposedWidth + "," + _proposedHeight + ")");
    }
}

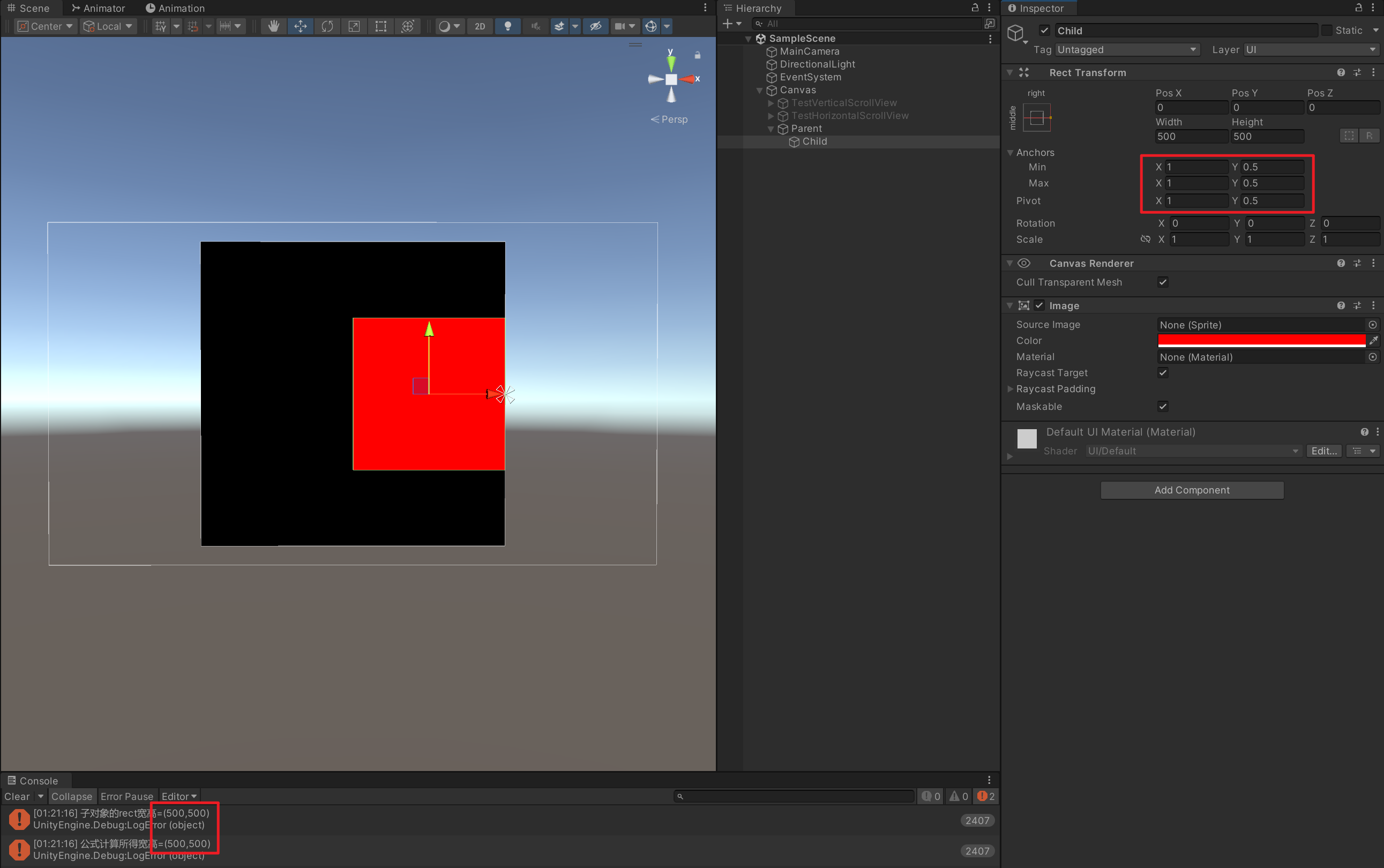

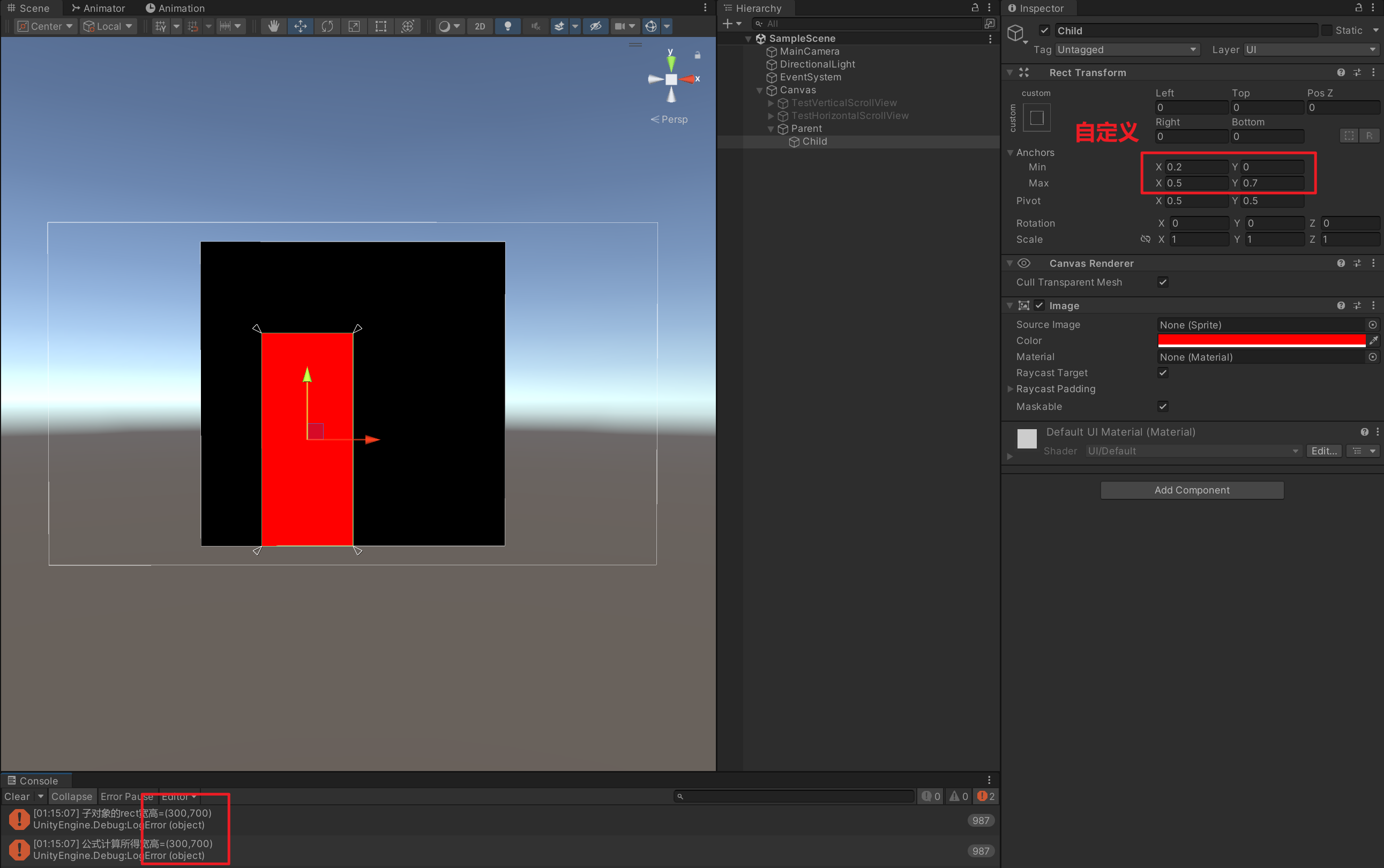

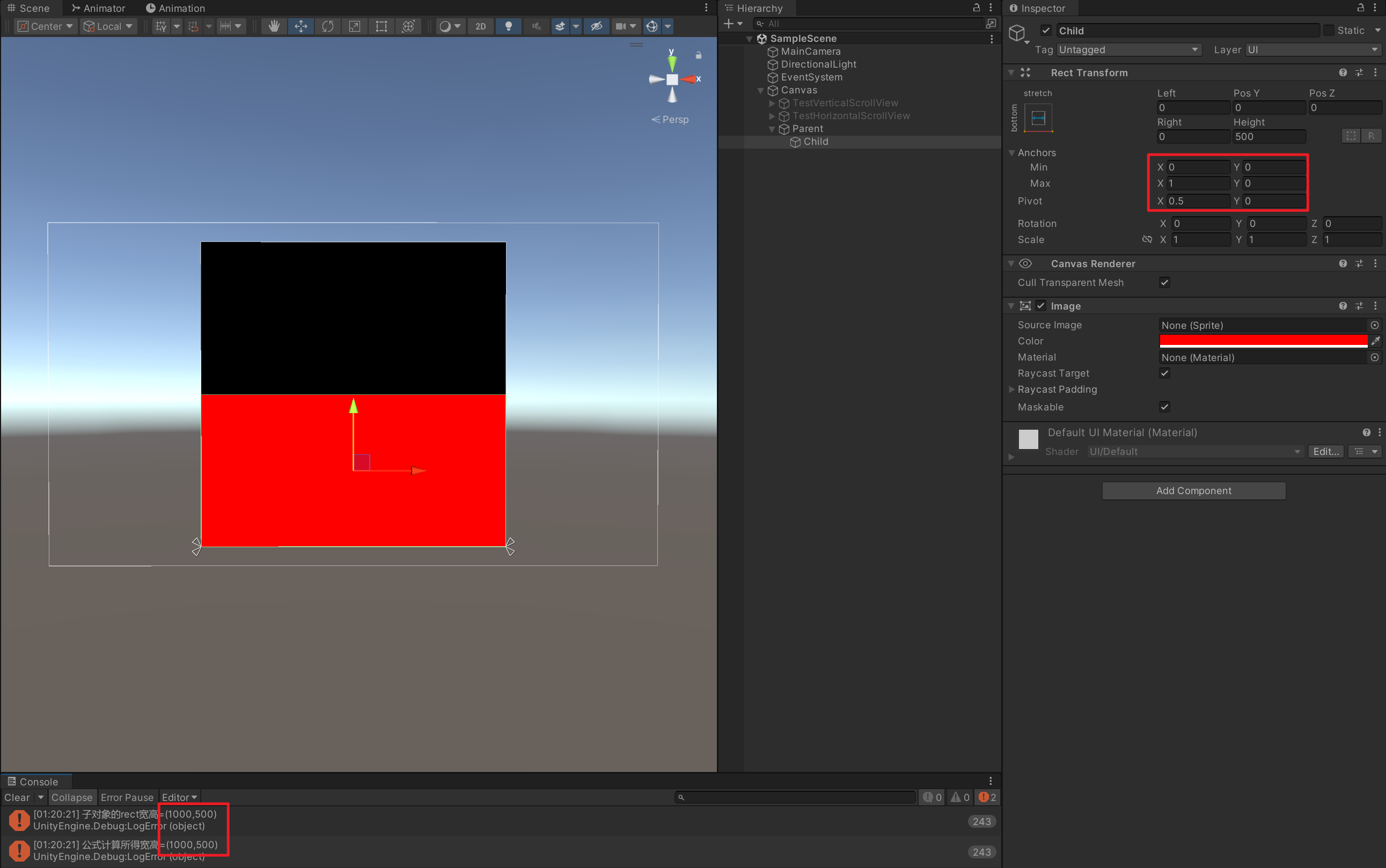

• 观察如下三种情况（一种锚点重合在右边框中心的情况，两种锚点分开的情况）的输出，公式的确是正确的

四、位置

• RectTransform.anchoredPosition用于控制子对象相对父对象的位置
  • 当两锚点相重合时，anchoredPosition表示锚点到pivot轴心的向量，修改此值可直观调整相对位置
  • 当两锚点不重合时，需分类讨论，例如当anchorMin=(0,1)且anchorMax=(1,1)时，子对象水平拉伸适应，此时anchoredPosition.x表示子对象pivot相对锚框上边界中垂线的水平偏移距离，anchoredPosition.y表示从锚框上边界到子对象pivot的垂直偏移距离（此时当修改anchoredPosition.x例如为testVal时，由于其不会显示在Hierarchy中，此时观察可发现Left值会对应变为testVal，而Right的值会变为-testVal，可发现水平宽度没发生变化；此时若手动修改二者的值为绝对值不相等的两个值，则宽度会被缩放，anchoredPosition.x也会相应地变化）
